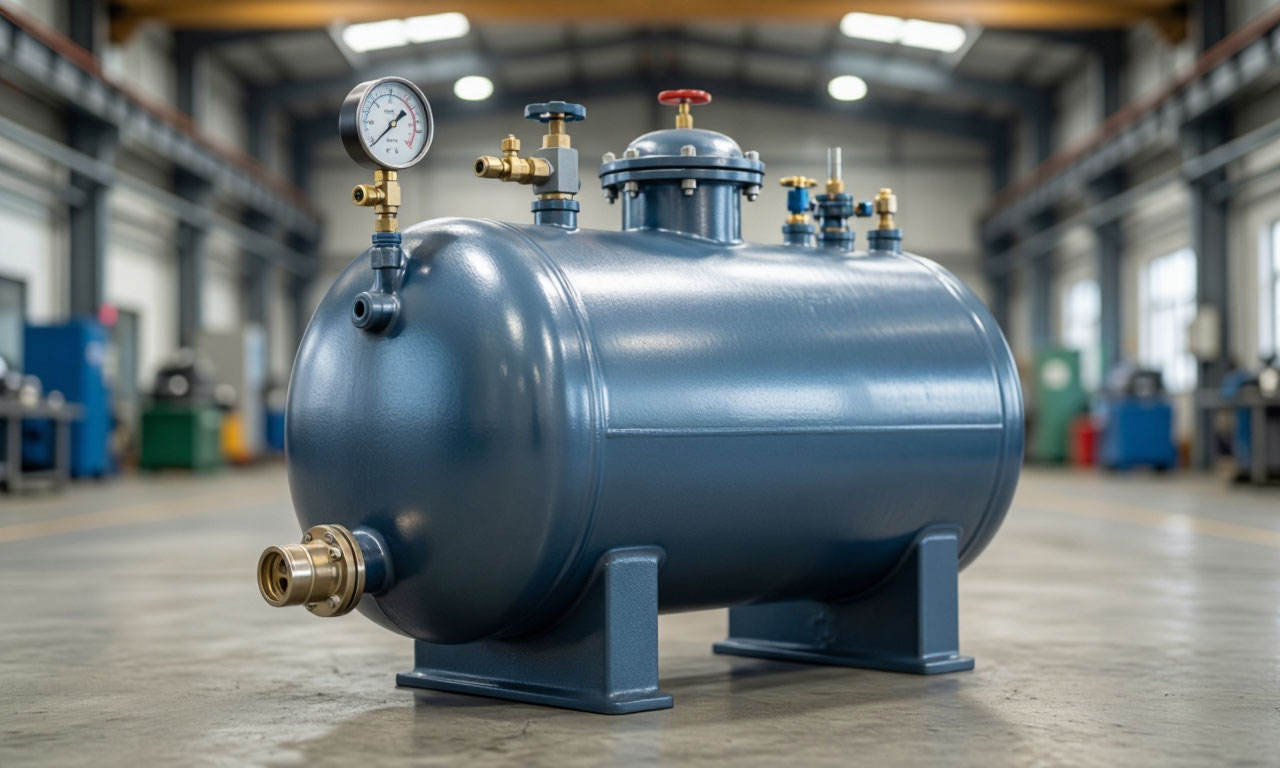

Ресивер сжатого воздуха (https://decompnw.ru/), или воздухосборник, представляет собой герметичную емкость цилиндрической формы, которая выполняет ключевую функцию в любой пневматической системе. Основное его назначение это аккумулирование и хранение сжатого воздуха, производимого компрессором, а также поддержание стабильного давления в пневмосети. Без этого элемента система работает в нестабильном режиме, что приводит к быстрому износу оборудования и неоправданным энергозатратам.
Воздушные ресиверы являются классическими сосудами, работающими под давлением. Их конструкция включает цилиндрический корпус и эллиптические днища, что обеспечивает равномерное распределение напряжений по стенкам и повышает безопасность эксплуатации. В зависимости от модели и области применения, они могут быть оснащены различными штуцерами, патрубками и люками для обслуживания.
Назначение и роль воздушного ресивера в системе сжатого воздуха
Ресивер выступает в роли связующего звена между компрессорной станцией и пневматическими потребителями. В процессе работы компрессор создает поток сжатого воздуха, который не является идеально равномерным.
- Даже в современных винтовых установках присутствует определенная пульсация, связанная с цикличностью работы механизмов и изменением потребления воздуха на производственных участках.
- Воздухосборник эффективно сглаживает эти колебания. Когда происходит кратковременный пик потребления, например, при включении мощного пневматического инструмента или пескоструйного аппарата, ресивер отдает накопленный объем воздуха, компенсируя недостаток производительности компрессора.
- Время пиковой нагрузки, которое способен перекрыть ресивер, обычно составляет до 30 секунд, но даже этого интервала достаточно для того, чтобы компрессор не вышел из строя и не сработала аварийная автоматика.
Экономия энергии и защита оборудования
Одной из важнейших функций воздушного ресивера является оптимизация режима работы компрессора. Компрессорное оборудование рассчитано на определенное количество пусков и остановок в час. Частые включения приводят к перегреву обмоток электродвигателя и повышенному износу механической части. Ресивер позволяет компрессору работать более длительными циклами, что снижает механическое и электрическое напряжение на узлах агрегата.
Каждое повышение давления в системе на 0,29 кПа приводит к потерям энергии примерно в 1%. Ресивер позволяет снизить пиковое рабочее давление в сети, так как накопленный объем воздуха обеспечивает требуемый расход даже при невысоком давлении. Это приводит к прямой экономии электроэнергии, что особенно заметно на крупных производствах с высоким потреблением воздуха.
Кроме того, снижение количества циклов вентиляции масляного бака винтовых компрессоров предотвращает потери сжатого воздуха, которые за год могут исчисляться тысячами кубических метров.
Дополнительные функции! Осушка и охлаждение
Помимо буферизации давления, ресивер выполняет функцию вторичного теплообменника. Сжатый воздух, выходя из компрессора, имеет высокую температуру. Проходя через большой по объему ресивер, воздух соприкасается с его стенками, имеющими температуру окружающей среды. Это способствует естественному охлаждению потока примерно на 10°С.
Снижение температуры воздуха перед подачей в осушитель значительно повышает эффективность работы последнего, так как большая часть влаги выпадает в конденсат еще до того, как воздух попадет в осушительное оборудование.
В нижней части ресивера скапливается конденсат и масляные отложения. Регулярный слив этих отложений через специальный дренажный клапан предотвращает попадание влаги и загрязнений в пневмомагистраль. Таким образом, воздухосборник выполняет роль грубого фильтра-сепаратора, защищая дорогостоящие фильтры тонкой очистки и осушители от преждевременного засорения и коррозии.
Конструктивные особенности и типы ресиверов
Производство ресиверов подчиняется строгим нормам ГОСТ и правилам Ростехнадзора. Все емкости проходят гидравлические испытания на прочность, превышающую рабочее давление, что гарантирует безопасную эксплуатацию. В зависимости от производственной необходимости, ресиверы могут иметь различное конструктивное исполнение.
По пространственной ориентации они делятся на вертикальные и горизонтальные. Вертикальные модели обычно выбирают для помещений с ограниченной площадью, так как они занимают меньше места на полу, однако требуют достаточной высоты потолка. Горизонтальные модели чаще используют в условиях низких помещений или для установки на открытых площадках. Материалом корпуса чаще всего служит углеродистая или нержавеющая сталь, а для защиты от коррозии применяются специальные эпоксидные порошковые покрытия.
Критерии правильного выбора ресивера
Выбор объема ресивера один из самых ответственных этапов проектирования пневматической системы. Недостаточный объем приведет к частым включениям компрессора и пульсациям давления, избыточный к неоправданным финансовым затратам и увеличению занимаемой площади.
При подборе объема воздухосборника рекомендуется учитывать производительность компрессора. Ориентировочная формула расчета предполагает объем от 450 до 650 литров на каждый кубический метр производительности компрессора. Однако на практике нужно учитывать режим потребления: является ли нагрузка постоянной или пиковой. Для точного расчета необходимо знать максимальный расход воздуха в точках пикового потребления и допустимый перепад давления.
Ресивер также должен соответствовать максимальному рабочему давлению компрессора давление в емкости должно быть равно или превышать выходное давление компрессорной установки.
Эксплуатация и техническое обслуживание
- Ресиверы относятся к оборудованию повышенной опасности, поэтому их обслуживание должно проводиться строго по регламенту. Первостепенной задачей является контроль за скоплением конденсата. Владельцам систем рекомендуется установка автоматических конденсатоотводчиков, которые удаляют жидкость без участия оператора, предотвращая коррозию внутренних стенок.
- Обязательным условием безопасной работы является наличие исправных предохранительных клапанов и манометров. Ежегодно необходимо проводить внешний осмотр корпуса на предмет вмятин и трещин, так как дефекты создают зоны концентрации напряжений.
- Периодическая проверка герметичности соединений и толщины стенок (ультразвуковая толщинометрия) позволяет вовремя выявить коррозионный износ и продлить срок службы оборудования, который при правильном уходе достигает 50-60 лет.
Расчет объема ресивера для различных типов компрессоров
Методика расчета объема ресивера зависит от типа компрессорной установки. Для поршневых компрессоров, характеризующихся значительной пульсацией потока, формула расчета учитывает эффективную производительность компрессора, допустимое число циклов включения-выключения двигателя в час, а также разницу между давлением отключения и включения компрессора. Такой подход позволяет не допустить перегрузки компрессора и сократить количество пусков двигателя.
Для винтовых компрессоров расчетный подход несколько отличается, поскольку эти агрегаты создают более равномерный поток воздуха. При расчете объема ресивера для винтового компрессора основное внимание уделяется сокращению количества переключений между режимами нагрузки и разгрузки. Если в системе используется компрессор с частотным приводом, размер ресивера можно уменьшить в 2-3 раза благодаря плавной регулировке производительности.
Упрощенный метод расчета предполагает, что объем ресивера должен составлять не менее объема воздуха, который компрессор производит за 8 секунд непрерывной работы. Например, при производительности компрессора 400 л/мин минимальный объем ресивера составит 53,3 литра. В среднем, для промышленных установок рекомендуется выбирать объем ресивера в пределах 30-50% от производительности компрессора.
Нормативные требования и регистрация ресиверов
В соответствии с действующим законодательством, воздухосборники, у которых произведение рабочего давления (в атмосферах) на объем (в кубических метрах) превышает 10 атм·м³, подлежат обязательной регистрации в территориальных надзорных органах. Это требование объясняется тем, что такие емкости являются сосудами, работающими под давлением, и их эксплуатация связана с повышенной опасностью.
Наиболее распространенные "безнадзорные" ресиверы имеют объем до 900 литров при рабочем давлении до 10 бар. Объемы ресиверов, подлежащих регистрации, соответствуют рядам нормальных чисел: 1,0; 1,6; 2,0; 3,2; 4,0; 6,3 м³ и далее до 50 м³ и выше. Крупные воздухосборники должны проходить экспертизу промышленной безопасности, а их конструкция должна быть выполнена в соответствии с требованиями ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением".
Ресиверы классифицируются по климатическому исполнению (У, УХЛ, Т) и могут эксплуатироваться при температуре окружающей среды от -55 до +50°С. Для районов с сейсмической активностью до 9 баллов предусмотрены усиленные опорные рамы и амортизирующие элементы. При размещении ресиверов на открытом воздухе требуется дополнительная антикоррозионная защита и система подогрева для предотвращения замерзания конденсата.
Правила размещения и монтажа воздухосборников
Место установки ресивера должно выбираться с учетом нескольких ключевых факторов: температурного режима, влажности воздуха, доступности для обслуживания и требований безопасности. Оптимальная температура эксплуатации составляет от -20 до +40°С, относительная влажность окружающего воздуха не более 75-80%. Установка ресивера вблизи источников тепла, горючих и взрывоопасных материалов запрещена.
Вертикальные ресиверы предпочтительны для помещений с ограниченной площадью, они занимают меньше места на полу, однако требуют достаточной высоты потолка для обслуживания верхней арматуры. Горизонтальные модели удобны в помещениях с низкими потолками и на открытых площадках. Оба типа ресиверов монтируются на жестко приваренные к корпусу опоры, которые крепятся анкерными болтами к железобетонному фундаменту.
Важным аспектом является правильная организация обвязки ресивера. Отбор сжатого воздуха в систему должен осуществляться из верхней части емкости, поскольку в нижней части скапливается конденсат. Для отвода конденсата применяются автоматические или ручные устройства слива. Входной патрубок для подвода сжатого воздуха располагается таким образом, чтобы обеспечить максимально эффективное отделение влаги и масляных отложений.
Манометры, предохранительные клапаны и другие контрольно-измерительные приборы должны быть установлены в легко доступных для проверки местах.
